Чертежи проекта бани дикого сруба 6х6 м
Идут холода? Занимаемся баней

Проект из рубленого бревна, диаметр в проекте 240 мм
Значит для максимального сохранения проектных высот, бревно 220-260 мм

Объем бревна 27 куб., 590 пог.м, 98 шт. - 6 м бревен
Бесплатно проект по ссылке - файл rar.

ссылка - проект бани для строительства дикий сруб

Проект одноэтажного дома
Дом под дикий сруб 9 х 12.5 м

На заметку:
А лесная продукция, в одной стране, уже который месяц дешевеет.
Ждем когда российская жадность утихнет или новых сказок о причинах 00)

проект одноэтажного дома

Деревянный дом 11 х 9 м
Дикий сруб и каркасно-столбовой второй этаж
По типу - post and beam

Показатели для сметного расчета строительства R-29:
-общая площадь по экспликации - 132.6 кв. м;
-объем бревна ср.диаметр 300 мм ~65 куб. м из 6 м;
-пог. длина заготовок бревна стен ~920 м;
-пог. длина фундамента ~66 м;
-балки - 100х200 мм;
-стропила - 50х200 мм;
-площадь кровли и периметр - 164 кв. м и - 74 пог. м;
-угол кровли ~30 гр.;
-высота 1-го этажа - 3 м;
-высота 2-го этажа - от 1.67 м;
-высота строения - 7.08 м

дом из бревна

Банька одноэтажная 6 х 6 м
Проект сруба из бревна 280 мм

Показатели для сметного расчета строительства G-28:
-общая площадь по экспликации - 25.8 кв. м;
-объем бревна 280 (_140) мм ~37 куб. м из 6 м;
-пог. длина заготовок бревна сруб ~600 м;
-пог. фундамента ~42 м;
-стропила - 50х200 мм;
-балки - 100х150 мм;
-площадь кровли и периметр - 61 кв. м и 78 пог. м;
-угол кровли ~21-26 гр.;
-высота 1-го этажа - от 2.3 м

одноэтажный баня 6 х 6 м

Беседка и небольшое хозяйственное помещение
Проект из бревна 320 мм - 7 х 5 м

Показатели для сметного расчета строительства M-19:
-общая площадь по экспликации - 31.5 кв. м;
-объем бревна 320 (_160) мм ~26 куб. м из 6 м;
-пог. длина заготовок бревна сруб ~300 м;
-стропила - 50х200 мм;
-площадь кровли и периметр - 73 кв. м и 50 пог. м;
-угол кровли ~19-38 гр.;
-высота 1-го этажа - 2.4 м

проект беседки

Дом из рубленого бревна до 100 кв. м
Размер дикого сруба по осям 7.3 х 8.3 м

Показатели для сметного расчета строительства G-25:
-общая площадь по экспликации - 99.2 кв. м;
-объем рубленого бревна 280 мм ~86 куб. м из 6 м;
-пог. длина заготовок бревна ~1400 м;
-пог. длина фундамент ~53 м;
-стропила - 50х200 мм;
-балки - 100х150 мм;
-площадь кровли и периметр - 113 кв. м и 64 пог. м;
-угол кровли ~33 гр.;
-высота 1-го этажа - 2.9 м;
-высота 2-го этажа - от 1.6 м

ссылка на планировку

Одноэтажный дом в диком срубе 12.7 х 12.5 м
Проект из бревна 280-320 мм, средним диаметром 300 мм

Показатели для сметного расчета строительства R-28:
-общая площадь по экспликации - 117 кв. м;
-объем бревна 300 мм ~115 куб. м (отход~6%);
-пог. длина заготовок бруса ~1650 м;
-пог. длина фундамент ~101 м;
-стропила - 50х200 мм;
-балки пер. - 100х150 мм;
-площадь кровли и периметр - 230 кв. м и 118 пог. м;
-угол кровли ~18 гр.;
-высота 1-го этажа - 3 м

ссылка на планировку

Баня 5 х 5 м в диком срубе
Проект бани из рубленого бревна 260-300 мм с декоративными торцами

Заметки архитектора по проекту:
если убираем "декоративные выпуски" бревна, можно увеличить полезную площадь бани из данного объема стен сруба и 6 м длин

больше информации

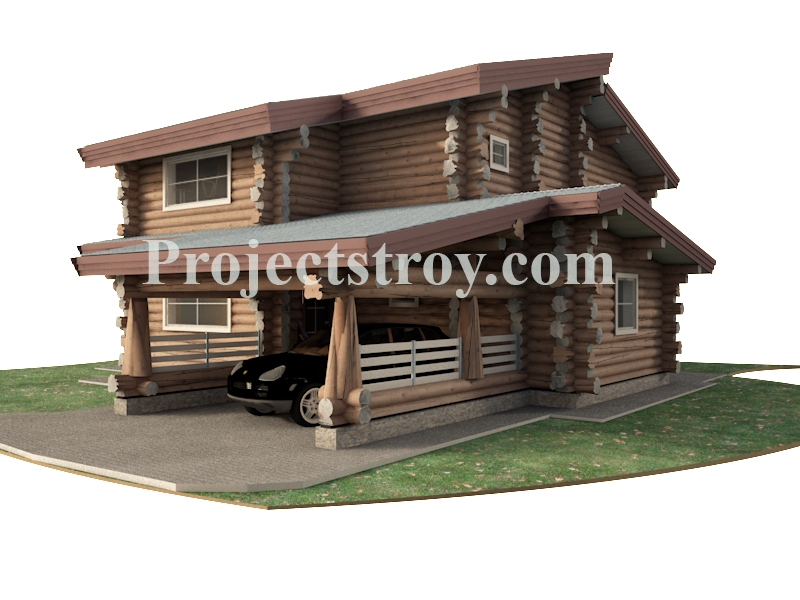

Деревянный дом: четыре комнаты по 24 кв. м - кабинет на "лоджии" - навес под автомобиль.











Показатели для предварительного сметного расчета строительства:
-общая площадь дома - 257.5 кв. м;
-объем стен бревна 280 мм (дикий сруб), заг. 6-7 м ~ 190 куб. м (отх.~5%);
-погонные метры стен (дикий сруб) ~ 3100 м;
-объем стен бревна 280 мм (ОЦБ), заг. 6 м ~ 176 куб. м (отх.~3%);
-погонные метры стен (дикий сруб) ~ 2900 м;
-балки - 100х200 мм;
-стропила - 50х200 мм;
-площадь кровли и периметр - 264 кв. м - 151 м;
-угол кровли ~10-17 гр;.
-пог. м фундамента дома (ленточный или плита по востр.) - 103 м;
-высота 1-го этажа - 2.9 м;
-высота 2-го этажа (подъема у стен) - 2.2-2.8 м;

Рекомендации по проекту архитектора: избавление от навеса по желанию; уменьшение размера строения.

На заметку!
Зимний лес для строительства!
В устах большинства людей готовых к строительству деревянного дома, сруба, бани и др. строения из массива естественной влажности - это "качественный лес спиленный зимой".

В нашем мнении - это щадяще высушенное и заготовленное дерево.
Да, с понижением температурных отметок, заготовки сохнут - щадяще.
Но при перепадах и влажности, что присутствует сейчас в любом регионе сложно достичь такого режима)

http://projectstroy.com/project_a_18.html

Бесплатно проект бани из дикого бревна с порядовкой.

Интересующимся составом проекта и дикими срубами.













Дикий сруб из массива бревна без какой бы то ни было каркасно-фермовой составляющей для опытных плотников для рубки и строительства на участке заказчика.

Бесплатно проект бани из дикого бревна R-17 (бревно 260-300 мм).

Другие бесплатные проекты от нас.

http://projectstroy.com/forum/viewforum.php?f=5

#Projectstroy

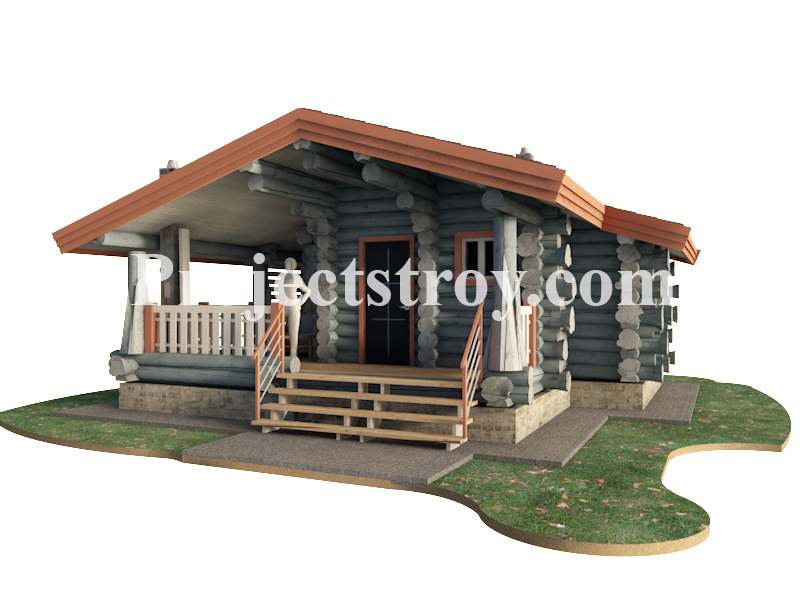

Дикий сруб русской бани с верандой и дровником 7.7 х 7.7 м.

Массивное бревно от 280 до 320 мм с декоративными выпусками торцов сруба.










Экспликация бани:
- веранда с барбекю;
- дровник;
- тамбур;
- санузел;
- комната отдыха;
- душевая;
- парная - 4.11 кв. м.

Показатели для предварительного сметного расчета:

общая площадь - 41.2 кв. м
Объем (средний диаметр) дикого бревна заг. 6 м ~ 48 куб. м
балки - 100х200 мм
стропила - 50х200 мм
площадь кровли и периметр - 83 кв. м - 57 м
угол кровли - 17.4 гр.
пог. м фундамента дома - 52 м
высота 1-го этажа - от 2.2 в парной.

Точная смета на строительство силовой части сруба бани зависит от типа фундамента, материала кровли, степени изменения проекта, доставки материала до участка, степени обустройства участка и скрытых пожеланий индивидуальности заказчика).
