Проект из лафета 9х8 м
Дом - 4 спальни - 3 санузла - 121 кв. м
Все на планировках с размерами и данных для расчета строительства

На заметку:
Как влияет тип фундамента на высоту первого этажа в деревянном доме?
Все монолитные плитные фундамента НЕ уменьшают значительно при отделочных работах высоту сруба.
Фундаменты с балочным перекрытием цоколя - уменьшают итоговую высоту сруба минимум на 25 см.
Все на тоненького)

Для расчета строительства проекта G-366:
-общая площадь по экспликации - 121 кв. м
-объем лафета 200х(h)300 мм - 92 куб. м из 6 м
-пог. длина лафета 200х(h)300 мм - 1440 п.м
-пог. фундамента - 78 м
-балки - 100х200 мм
-стропила - 50х200 мм
-площадь кровли и периметр - 124 кв. м и - 68 пог. м
-угол кровли - 27 гр.
-высота 1-го этажа - 2.9 м
-высота 2-го этажа - от 1.24 м
-высота строения - 7.8 м

@projectstroy

проект из лафета 121 кв. м

Баня 7х3 м
Простая маленькая баня, может бытовка или домик?
Из сухого или естественной влажности профилированного бруса 190х(h)140 мм

Для расчета строительства проекта D-37:
-общая площадь по экспликации - 16.5 кв. м
-объем бруса ПБ 190х140 мм - 20 куб. м из 4-6 м
-пог. длина бруса 190х140 мм - 795 п.м
-пог. фундамента - 28 м
-балки - 100х200 мм
-стропила - 50х200 мм
-площадь кровли и периметр - 44 кв. м и - 40 пог. м
-угол кровли - 10 гр.
-высота 1-го этажа - от 2.35 м
-высота строения - 3.7 м

баня

Дом из клееного бруса с сауной 10х8 м
Или проект из профилированного бруса?

Планировка позволяет перейти на массив бруса до 6 м

На заметку:
Как размеры брать для размещения загородного строения по нормам?
Сколько было написано и сказано про эту тематику.

Везде все витиевато) Да, потому что не до метров и см. Пока..
Поэтому.
- берем размеры по осям СТЕН;
- если у вас крыльцо, гараж связаны с домом - НА КАПИТАЛЬНОМ фундаменте - это тоже часть дома;
- если кровля выступает на 1 м, берут размеры от выступа кровли;
- 3 м от забора и 5 м от дороги (красной линии) - это основные закладные размеры, от которых надо отталкиваться точно.

НО, все пока сложновато. Большую часть России надо сносить.) Поэтому руководствуемся и стараемся, как надо.

Для расчета строительства G-35:
-общая площадь по экспликации - 72.6 кв. м
-объем клееного бруса 200х185 мм - 61 куб. м из 6 м
-пог. длина КБ - 1800 п.м
-пог. фундамента - 76 м
-балки - 100х200 мм
-стропила - 50х200 мм
-площадь кровли и периметр - 132 кв. м и - 105 пог. м
-угол кровли - 19-24 гр.
-высота 1-го этажа - 2.7 м
-высота строения - 4.7 м


проект из клееного бруса

Баня 6х6 м - скачать проект с разбревновкой
Проект из ОЦБ с профильным пазом




проект бани с разбревновкой - скачать бесплатно

Одноэтажный дом из оцилиндрованного бревна
ОЦБ с канадским замком - 12.2 х 15.6 м

На заметку:
Оцилиндрованное бревно при строительстве в некоторой степени потеряло свои позиции.
Продуваемость перекрестных замков сыграло не последнюю очередь.

Ии…благодаря российской смекалке и производственному творчеству технологических авторов возник не продуваемый самозаклинивающийся замок (канадский или клиновый замок).

плюс - по цене меньше ручной рубке, получаем отличный вариант производственного бревна ОЦБ

Для сметного расчета строительства R-33:
-общая площадь по экспликации - 150 кв. м
-объем ОЦБ 300 мм - 122 куб. м из 6 м
-пог. длина бревна - 1730 м
-пог. фундамента - 136 м
-балки - 100 х 200 мм
-стропила - 50 х 200 мм
-площадь кровли и периметр - 275 кв. м и - 104 пог. м
-угол кровли - 13-15 гр.
-высота 1-го этажа - от 2.8 м
-высота строения - 5.5 м

одноэтажный дом из бревна

Баня 7 на 5 м
Проект сруба баньки из лафета с односкатной крышей

проект бани 7 х 5 м

Дом из массивного рубленого бревна диаметром 450 мм
Сруб с навесом для авто 15 х 12.4 м

Для сметного расчета строительства A-35:
-общая площадь по экспликации - 239 кв. м
-объем бревна 450 мм - 274 куб. м из 6 м
-пог. длина заготовок бревна - 1720 м
-пог. фундамента - 92 м
-балки - 100 х 200 мм
-стропила - 100 х 150 мм
-площадь кровли и периметр - 289 кв. м и - 170 пог. м
-угол кровли - 18-32 гр.
-высота 1-го этажа - 3 м
-высота 2-го этажа - от 2.5 м
-высота строения - 9.5 м

проект из массивного бревна

Проект 8 х 8 м может быть выполнен из сосны кело

Показатели для сметного расчета строительства P-38:
-общая площадь по экспликации - 53 кв. м
-объем бревна по проекту 300 мм - 40 куб. м из 6 м
-пог. длина заготовок бревна - 550 м
-пог. фундамента - 41 кв. м
-стропила - 50 х 200 мм
-площадь кровли и периметр - 116 кв. м и - 65 пог. м
-угол кровли - 15 гр.
-высота 1-го этажа - от 2.45 м
-высота строения - 4.5 м

небольшой загородный дом из бревна

Сруб бани из рубленого бревна с каркасной пристройкой
Проект из бревна 320 мм - 8 х 10.6 м

Показатели для сметного расчета строительства D-34:
-общая площадь по экспликации - 62 кв. м
-объем ПБ по проекту 145х145 мм - 22 куб. м из 6 м
-пог. длина заготовок бруса - 1035 м
-пог. фундамента - 42 кв. м
-стропила - 50 х 200 мм
-площадь кровли и периметр - 105 кв. м и - 88 пог. м
-угол кровли - 15-19 гр.
-высота 1-го этажа - от 2.5 м
-высота строения - 3.9 м

проект сруба из рубленого бревна

Загородный дом - сруб из рубленого бревна
Дикий сруб с бревном 260-300 мм - 12 х12 м

Показатели для сметного расчета строительства D-33:
-общая площадь по экспликации - 241.56 кв. м
-объем бревна по проекту 300 мм - 168 куб. м из 6 м
-пог. длина заготовок бревна - 2400 м
-пог. фундамента - 96 кв. м
-балки - 100 х 200 мм
-стропила - 50 х 200 мм
-площадь кровли и периметр - 242 кв. м и - 110 пог. м
-угол кровли - 23 гр.
-высота 1-го этажа - 2.8 м
-высота 2-го этажа - от 1.55 м
-высота строения - 7.9 м

загородный дом из рубленого бревна

Бытовка своими руками 6 х 3 м
Проект из массива бруса 150 х 100 мм‼

Небольшой домик, хозблок, бытовка или баня - полноценные 6 х 3 м

Набор проектной документации для заказа пиломатериала на ближайшем строительном рынке по цене полного бака автомобиля

И вперед колотить на выходных

Показатели для сметного расчета строительства M-24:
-общая площадь по экспликации - 15 кв. м
-объем массива бруса 150 х (h)100 мм - не скажем из 6 м
-пог. длина заготовок бруса - не скажем м
-пог. фундамента - 21 кв. м
-балки - 100 х 150 мм
-стропила - 50 х 150 мм
-площадь кровли и периметр - 31 кв. м и - 30 пог. м
-угол кровли - 10 гр.
-высота 1-го этажа - от 2.15 м
-высота строения - 3.2 м

проект бытовки 6х3 м

Практичный загородный дом 9 х 11 м
Проект из рубленого бревна 300 мм

Показатели для сметного расчета строительства E-31:
-общая площадь по экспликации - 160.1 кв. м
-объем бревна 300 мм - 152 куб. м из 6.5 м
-пог. длина заготовок бревна - 2150 м
-пог. фундамента - 80 кв. м
-балки - 100 х 200 мм
-стропила - 50 х 200 мм
-площадь кровли и периметр - 172 кв. м и - 105 пог. м
-угол кровли - 18-33 гр.
-высота 1-го этажа - 2.95 м
-высота 2-го этажа - от 1.35 м
-высота строения - 8.5 м

загородный дом из бревна

Баня беседка - сруб из бревна
Проект дикий сруб с каркасом post and beam

На заметку:
Сруб бани с каркасными перегородками для относительно свободных планировочных решений.
По желанию, зону барбекю, меняем на хозяйственную пристройку.
Увеличение площади сруба при изменении стенового комплекта на профилированный брус или рубленое и оцилиндрованное бревно.

Показатели для сметного расчета строительства P-37:
-общая площадь по экспликации - 33.57 кв. м
-объем бревна 260 мм - 23 куб. м из 6 м
-пог. длина заготовок бревна - 435 м
-пятно застройки - 42 кв. м
-балки - 100 х 150 мм
-стропила - 50 х 200 мм
-площадь кровли и периметр - 71 кв. м и - 72 пог. м
-угол кровли - 17 гр.
-высота 1-го этажа - от 2.4 м
-высота строения - 4.2 м



баня post and beam

Небольшой дом из профилированного бруса 190 мм
Проект 6 х 6 м с террасой

Показатели для сметного расчета строительства G-30:
-общая площадь по экспликации - 62.6 кв. м
-объем ПБ 190х(h)145 мм -39 куб. м из 6 м
-пог. длина заготовок бруса -1400 м
-пог. длина фундамента -48 кв. м
-балки - 100х200 мм
-стропила - 50х200 мм
-площадь кровли и периметр -89 кв. м и - 80 пог. м
-угол кровли -18-31 гр.
-высота 1-го этажа - 2.85 м
-высота 2-го этажа - от 1.35 м
-высота строения - 7.1 м

проект 6 х 6 м

Дом из рубленого или оцилиндрованного бревна 320 мм
Проект дома с навесом для автомобиля 12.9 х 13.4 м

На заметку:
Что лучше - оцилиндрованное или рубленное бревно?

Сейчас популяризируется ручное исполнение рубки
Заводское оцилиндрованное бревно на каждом шагу

Мы за утепление межвенцовых пазов ПСУЛом
Тогда два вида исполнения бревна - не принесут вам проблем)

Что выберите вы?

Показатели для сметного расчета строительства P-36:
-общая площадь по экспликации - 123.6 кв. м;
-объем бревна 320 мм ~130 куб. м из 6 м;
-пог. длина заготовок бревна ~1600 м;
-пог. длина фундамента ~98 кв. м;
-балки - 100х200 мм;
-стропила - 50х200 мм;
-площадь кровли и периметр -210 кв. м и - 125пог. м;
-угол кровли ~12-18 гр.;
-высота 1-го этажа - от 2.1-3 м;
-высота строения - 5.1 м

проект дома из бревна с навесом

Баня + беседка + хозблок
Дачное строение из бревна и каркаса 7 х 10 м

На заметку:
Можно ли совмещать брус, бревно и каркас в одном строении?

Все возможно при грамотном планировании, установке усадочных узлов
Но, никак не надо стремиться создать чередование в высоту: каркаса - бревна - каркаса
Выйдет опрометчиво и кривоватенько)

Показатели для сметного расчета строительства M-23:
-общая площадь по экспликации - 46.36 кв. м;
-объем бревна 220 мм ~24 куб. м из 6 м;
-пог. длина заготовок бревна ~610 м;
-пятно застройки ~57 кв. м;
-стропила - 50х200 мм;
-площадь кровли и периметр -87 кв. м и - 96 пог. м;
-угол кровли ~14-19 гр.;
-высота 1-го этажа - от 2.3 м;
-высота строения - 3.8 м

своими руками баня

Закрытая беседка или небольшой дом
Проект из бруса 7 х 7.5 м

На заметку:
Не забывайте про 50 кв. м дачного строения
- оформлять надо;
- платить налог НЕ придется

Показатели для сметного расчета строительства M-22: ⚠
-общая площадь по экспликации - 34.96 кв. м;
-объем бруса ПБ 145х145 мм ~18 куб. м из 6 м;
-пог. длина заготовок бруса стен ~840 м;
-пятно застройки ~42 кв. м;
-стропила - 50х150 мм;
-площадь кровли и периметр - 76 кв. м и - 103 пог. м;
-угол кровли ~17-26 гр.;
-высота 1-го этажа - от 2.28 м;
-высота строения - 3.8 м

проект беседки или небольшой дом из бруса

Одноэтажный дом из лафета 7.4 х 10.8 м
Проект под узкий и вытянутый участок

Показатели для сметного расчета строительства P-35:
-общая площадь по экспликации - 65.3 кв. м;
-объем лафета 200х(h)300 мм ~45 куб. м из 6 м;
-пог. длина заготовок лафет сруб ~750 м;
-пог. длина фундамента ~56 м;
-балки 100х200 мм;
-стропила - 50х200 мм;
-площадь кровли и периметр - 118 кв. м и - пог. м;
-угол кровли ~12-16 гр.;
-высота 1-го этажа - от 2.3 м
-высота строения - 4.5 м

одноэтажный проект

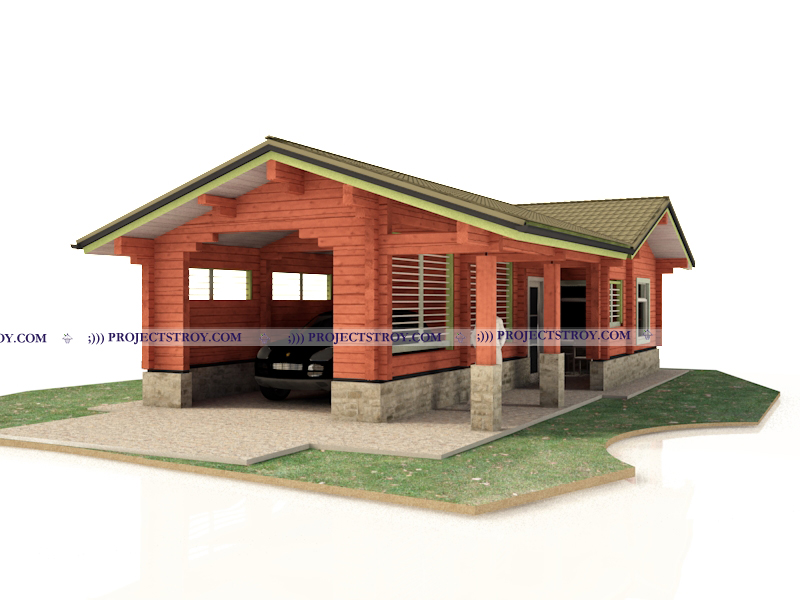

Гараж с беседкой и хозблоком 5.6 х 10.5 м
Проект из профилированного бруса 145х(h)145 мм

Показатели для сметного расчета строительства M-16:
-общая площадь по экспликации - 47 кв. м;
-объем бруса ПБ 145х(h)145 мм ~20 куб. м из 6 м;
-пог. длина заготовок бруса ~910 м;
-пог. длина фундамент ~38 м;
-стропила - 50х150 мм;
-площадь кровли и периметр - 92 кв. м и 117 пог. м;
-угол кровли ~16-19 гр.;
-высота 1-го этажа - 2.6 м

ссылка на проект

Проект небольшой бани из профилированного бруса 4 х 4 м
Мечтаете о бане? Есть проект для строительства своими руками

На заметку:
Стоимость проекта по акции - 5000 руб.
Пример документации по ссылке

Баня 5 х 5 м в диком срубе
Проект бани из рубленого бревна 260-300 мм с декоративными торцами

Заметки архитектора по проекту:
если убираем "декоративные выпуски" бревна, можно увеличить полезную площадь бани из данного объема стен сруба и 6 м длин

больше информации

Беседка + хозблок + душ + туалет
Дачное строение из лафета, размер 8 х 5.5 м

Показатели для сметного расчета строительства G-20:
-общая площадь - 29 кв. м;
-объем лафета 160х(h)240 мм ~20 куб. м (отход~6%);
-пог. длина бревна ~520 м;
-балки перекрытий 100х200 мм;
-стропила - 50х150 мм;
-площадь кровли и периметр - 74 кв. м и 93 пог. м;
-угол кровли ~ 17-28 гр.;
-площадь застройки - 35 кв. м;
-высота подъема у стен 1-го этажа - < 2.44 м







http://projectstroy.com

Деревянный дом из лафета в норвежском стиле
Сруб размером 10.2 х 7.7 м, площадью 142 кв. м

Четыре спальни на двух этажах

Показатели для сметного расчета строительства E-24:
-общая площадь - 142 кв. м;
-объем лафет 180х(h)260 мм ~86 куб. м (отход~12%);
-пог. длина лафета ~1820 м;
-балки перекрытий - 100х150 мм;
-стропила - 50х200 мм;
-площадь кровли и периметр - 140 кв. м и 165 пог. м;
-угол кровли ~ 26-29 гр.;
-пог. м фундамента дома (ленточный - плита - сваи по востр.) - 63 м;
-высота 1-го этажа - 2.8 м;
-высота подъема 2-го этажа - 1.57 м

http://projectstroy.com

Баня из профилированного бруса 145 мм, размером 4.5 х 4.7 м
Клееный или профилированный брус для строительства

Показатели для сметного расчета строительства А-24:
-общая площадь - 15 кв. м;
-объем бруса из 6 м - 145х(h)145 мм ~ 11 куб. м (отход~2%);
-длина стен бруса - 530 м;
-стропила - 50х200 мм;
-площадь кровли и периметр - 36 кв. м и 38 пог. м;
-угол кровли ~ 16 гр.;
-фундамент пог. м ~20 м;
-высота 1-го этажа - более 2.27 м







http://projectstroy.com
